VOCI DI CAPITOLATO - Cabine audiometriche

VOCI DI CAPITOLATO

Requisiti minimi di una cabina audiometrica: elevato isolamento e assorbimento acustico, ventilazione interna silenziata, luce interna, superfici interne ed esterne lavabili e non usurabili nel tempo.

VOCI DI CAPITOLATO PER SERIE COMPATTA

Cabina audiometrica compatta ideale per l’utilizzo in spazi ridotti. Completa di ruote per lo spostamento, luce, ventilazione silenziata, mensola esterna, seduta interna e pannello prese audiometro.

Dimensioni
Dimensioni esterne circa 1000mm x 750 mm x h 2000 mm.
Peso non inferiore a 220 Kg.

Costruzione
Pannelli spessore minimo 50 mm, struttura esterna in lamiera verniciata e struttura interna in lamiera forata verniciata.

Rivestimento interno
Ciascun elemento costruttivo (pavimento, pareti, porta e soffitto) dovranno essere fonoisolanti, fonoassorbenti, resistenti alle muffe, lavabili e facilmente pulibili.

Porta
Porta acustica con misure utili minime 600 mm e 1680 mm. Guarnizioni magnetiche montate sull’intero perimetro per una sicurezza totale ed un perfetto controllo acustico.

Visiva
Doppio vetro stratificato di sicurezza fissato su una cornice in alluminio, in dimensioni altezza 750 mm, larghezza 600 mm.

Pannello prese audiometro
Completamente pre-assemblato a filo della parete verticale, composto da 9 prese jack da 6.4 mm e porta USB.

Illuminazione e ventilazione silenziata
Pannello posizionato a soffitto con punto luce a LED e sistema silenziato di ventilazione forzata. Cavo di alimentazione lungo 3 metri completo di trasformatore a 12V per la connessione all’impianto elettrico. Luce e ventilazione vengono attivati mediante sensore di movimento interno alla cabina.

Mensola esterna
Mensola pieghevole per audiometro, lunga 680 mm e profonda 450 mm. Finitura in colore bianco.

Dati acustici
Livello sonoro massimo tollerabile: la cabina risulta essere appropriata e conforme alla norma UNI EN ISO 8253-1 2010 (audiometria per via aerea) se i livelli sonori misurati nel locale in cui viene istallata sono inferiori a quanto sotto riportato (cuffie auricolari indossate).

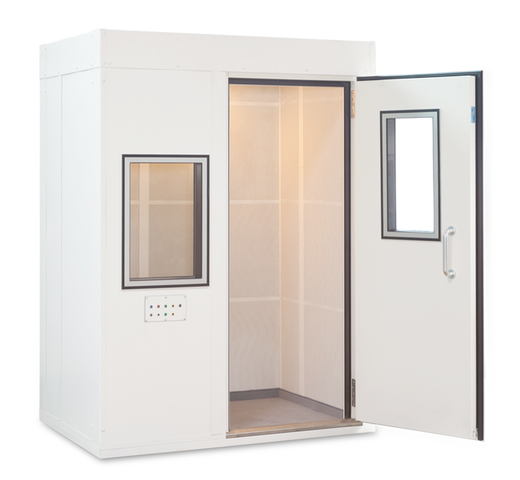

VOCI DI CAPITOLATO PER SERIE SINGOLA PARETE – SP

Pareti e soffitto
Pareti e soffitto della cabina realizzati da pannelli acustici in spessore 102 mm. Il lato esterno di ciascun pannello è costituito da superfice metallica verniciata in spessore 1.6 mm e la superficie interna rivestita in lamiera microforata verniciata. Previsti rinforzi e cornici da 1.2 mm di spessore.
Peso medio pannelli non inferiore a 50kg/m 2.

Pavimento
Pavimento flottante in altezza 50 mm, rinforzato e rivestito con tappeto antistatico. Presenza di supporti antivibranti per eliminare il rumore da vibrazioni sino a 6.5 Hz. Peso medio pavimento non inferiore a 51 kg/m 2.

Rivestimento interno
Ciascun elemento costruttivo (pavimento, pareti, porta e soffitto) dovranno essere fonoisolanti, fonoassorbenti, resistenti alle muffe, lavabili e facilmente pulibili.

Porta
Porta acustica a doppia guarnizione magnetica perimetrale e maniglia. Cerniere a taglio inclinato per garantire tenuta acustica. Dimensioni utili passaggio non inferiori a 800x1850 mm.

Costruzione
Giunzioni a "H" in corrispondenza del fissaggio di ciascun pannello al fine di garantire massimo isolamento acustico.

Visiva
Visiva composta da cornice in alluminio e doppio vetro di sicurezza da 6.4 mm. Dimensioni visiva 750x600 mm.

Pannello Jack Audiometro
Presenza di un pannello prese jack per strumentazione audiologica composto da 9 prese jack da 6.4 mm e una porta USB.

Impianto elettrico e ventilazione
Illuminazione interna e ventilazione silenziata in relazione alla dimensione della cabina.

Attenuazione acustica

VOCI DI CAPITOLATO PER SERIE DOPPIA PARETE – DP

Pareti e soffitto
La doppia parete e soffitto della cabina saranno realizzati da pannelli acustici in spessore 102 mm. Intercapedine pari a 100 mm e spessore medio sistema parete/soffitto 304 mm. Il lato esterno di ciascun pannello è costituito da superfice metallica verniciata in spessore 1.6 mm e la superficie interna sarà rivestita in lamiera microforata verniciata. Previsti rinforzi e cornici da 1.2 mm di spessore.
Peso medio pannelli non inferiore a 50kg/m 2.

Pavimento
Pavimento flottante in altezza 50 mm, rinforzato e rivestito con tappeto antistatico. Presenza di supporti antivibranti per eliminare il rumore da vibrazioni sino a 6.5 Hz. Peso medio pavimento non inferiore a 51 kg/m 2.

Rivestimento interno
Ciascun elemento costruttivo (pavimento, pareti, porta e soffitto) dovranno essere fonoisolanti, fonoassorbenti, resistenti alle muffe, lavabili e facilmente pulibili.

Porta
Doppia porta acustica a doppia guarnizione magnetica perimetrale e maniglia. Cerniere a taglio inclinato per garantire tenuta acustica. Dimensioni utili passaggio non inferiori a 800x1850 mm.

Costruzione
Giunzioni a "H" in corrispondenza del fissaggio di ciascun pannello al fine di garantire massimo isolamento acustico.

Visiva
Doppia visiva composta da cornice in alluminio e doppio vetro di sicurezza da 6.4 mm. Dimensioni visiva 750x600 mm.

Pannello Jack Audiometro
Presenza di un pannello prese jack per strumentazione audiologica composto da 9 prese jack da 6.4 mm e una porta USB.

Impianto elettrico e ventilazione
Illuminazione interna e ventilazione silenziata in relazione alla dimensione della cabina.

Attenuazione acustica
